搜索





新聞資訊

聚集公司實(shí)時(shí)動(dòng)態(tài)，發(fā)布兆盛環(huán)保新鮮資訊，歡迎您的關(guān)注！





當(dāng)前位置：

首頁

公司新聞

中央空調(diào)水處理

分類：公司新聞
作者：
來源：
發(fā)布時(shí)間：2019-02-21
訪問量：40

【概要描述】1、中央空調(diào)水處理：在空調(diào)水設(shè)備中發(fā)生的障害，大體分為下面三種；但一般情況下，幾種障害是同時(shí)發(fā)生的。a)腐蝕障害:腐蝕指的是因化學(xué)反應(yīng)或電化學(xué)反應(yīng)，金屬發(fā)生消耗、破壞的現(xiàn)象。這種腐蝕反應(yīng)在空調(diào)水系統(tǒng)中引起的障害，除了會(huì)使系統(tǒng)內(nèi)水管、機(jī)器壽命縮短、發(fā)生破損等直接損失外，還會(huì)帶來因向生產(chǎn)工程泄露冷卻水，引起成品污染和中斷生產(chǎn)諸多間接的損失。另外，腐蝕生成物聚集在熱交換器產(chǎn)生水垢時(shí)，也是降低熱交換率、發(fā)





中央空調(diào)水處理

分類：公司新聞
作者：
來源：
發(fā)布時(shí)間：2019-02-21
訪問量：40

詳情

1、中央空調(diào)水處理：

在空調(diào)水設(shè)備中發(fā)生的障害，大體分為下面三種；但一般情況下，幾種障害是同時(shí)發(fā)生的。

a)腐蝕障害:

腐蝕指的是因化學(xué)反應(yīng)或電化學(xué)反應(yīng)，金屬發(fā)生消耗、破壞的現(xiàn)象。這種腐蝕反應(yīng)在空調(diào)水系統(tǒng)中引起的障害，除了會(huì)使系統(tǒng)內(nèi)水管、機(jī)器壽命縮短、發(fā)生破損等直接損失外，還會(huì)帶來因向生產(chǎn)工程泄露冷卻水，引起成品污染和中斷生產(chǎn)諸多間接損失。另外，腐蝕生成物聚集在熱交換器產(chǎn)生水垢時(shí)，也是降低熱交換率、發(fā)生阻塞等水垢障害的原因。

在這種系統(tǒng)中，軟鋼的腐蝕速度受各種原因的影響，不能一概而論，但不使用水處理藥劑時(shí)，測一個(gè)月的腐蝕速度約為10-30mil/year（50-150mdd），這還是平均腐蝕速度，如在點(diǎn)腐蝕發(fā)生點(diǎn)，最大腐蝕速度可達(dá)平均腐蝕速度的2-10倍。

b)水垢障害:

所謂水垢障害指的是溶解在水中的懸浮無機(jī)物質(zhì)，因各種原因沉淀附著在金屬表面，空調(diào)水系統(tǒng)的水垢組成成分最為代表性的是碳酸鈣和腐蝕生成物。但因使用防腐劑，腐蝕生成物的垢化就非常少，碳酸鈣、磷酸鈣、鋅系的水垢就成了主要成分。

因附著水垢發(fā)生的障害有：熱交換器等熱傳導(dǎo)面熱交換率的下降，因管道阻力增加、壓力損失增大所導(dǎo)致的循環(huán)水量的減少或管細(xì)部位的阻塞。此外，這也是發(fā)生局部腐蝕的原因，影響開放循環(huán)冷卻水系水垢形成的是：冷卻水的鈣硬度、堿度、PH、循環(huán)水的濃縮倍數(shù)、水溫、熱交換器管內(nèi)的表面溫度、表面狀態(tài)等。

c)粘泥障害

所謂粘泥是附著在管壁的粘性膜，這種膜主要是由細(xì)菌、霉及藻類形成的。這里面含有大量的粘土質(zhì)和鐵等的氧化物。在系統(tǒng)中發(fā)生的粘泥是一種系統(tǒng)內(nèi)繁殖的藻膠團(tuán)（Zoogloea）為主體的微生物群包著各種不溶性物質(zhì)，附著在金屬表面呈污泥狀的物質(zhì)。

因這種粘泥附著發(fā)生的障害同水垢障害一樣，降低熱交換率、阻塞管道、增加局部腐蝕。尤其是腐蝕嚴(yán)重時(shí)，就不單單是形成局部電池的問題，所以更加重要。

影響形成粘泥的微生物繁殖的主要原因是水溫、PH、溶解氧、營養(yǎng)源等。就這些原因，開放冷卻水系與一次性冷卻水系相比，更適合微生物的繁殖，更難避免粘泥障害的發(fā)生。另外，在粘泥附著點(diǎn)還必須考慮到金屬表面狀態(tài)、表面溫度、流速等要因。

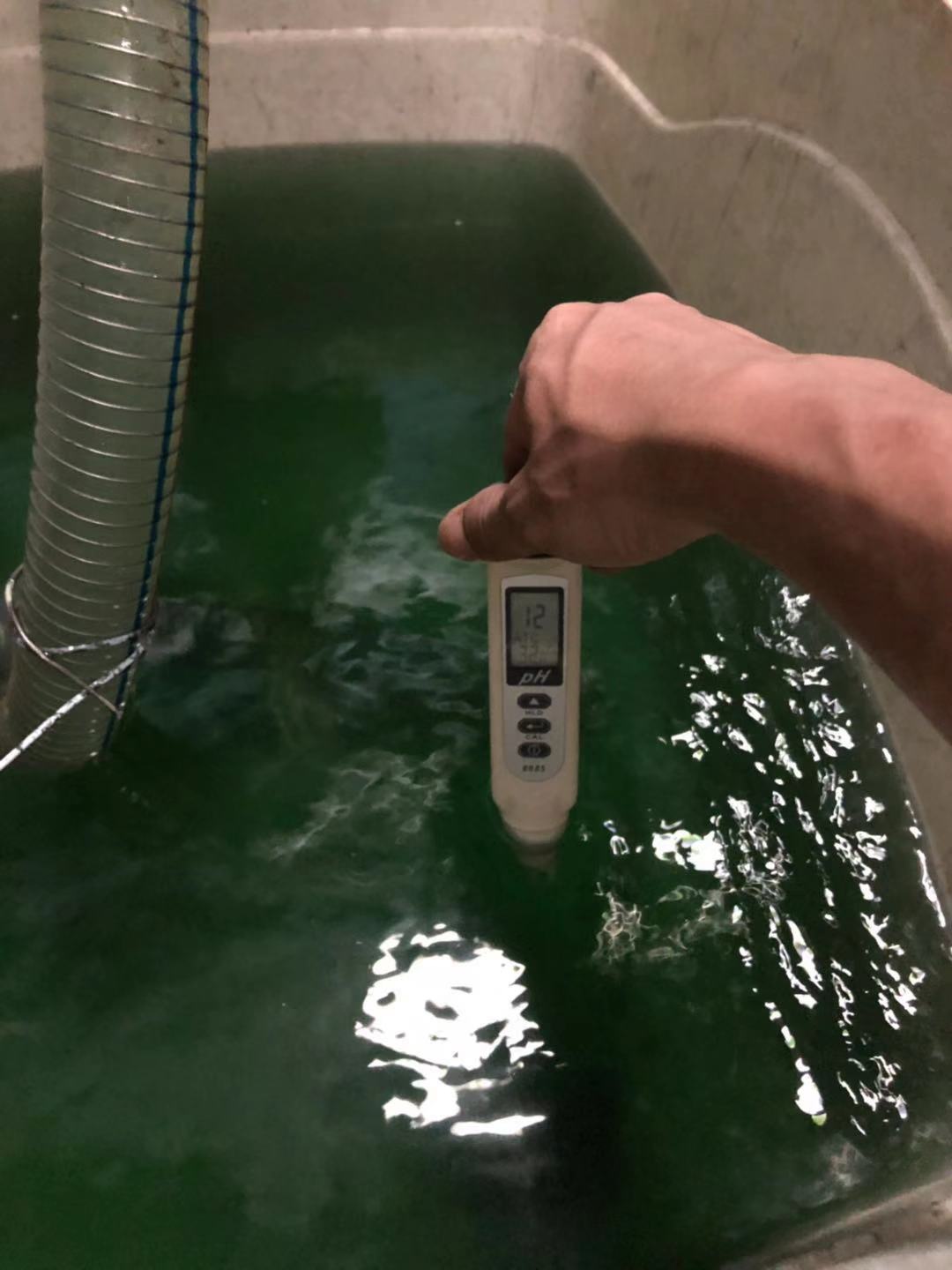

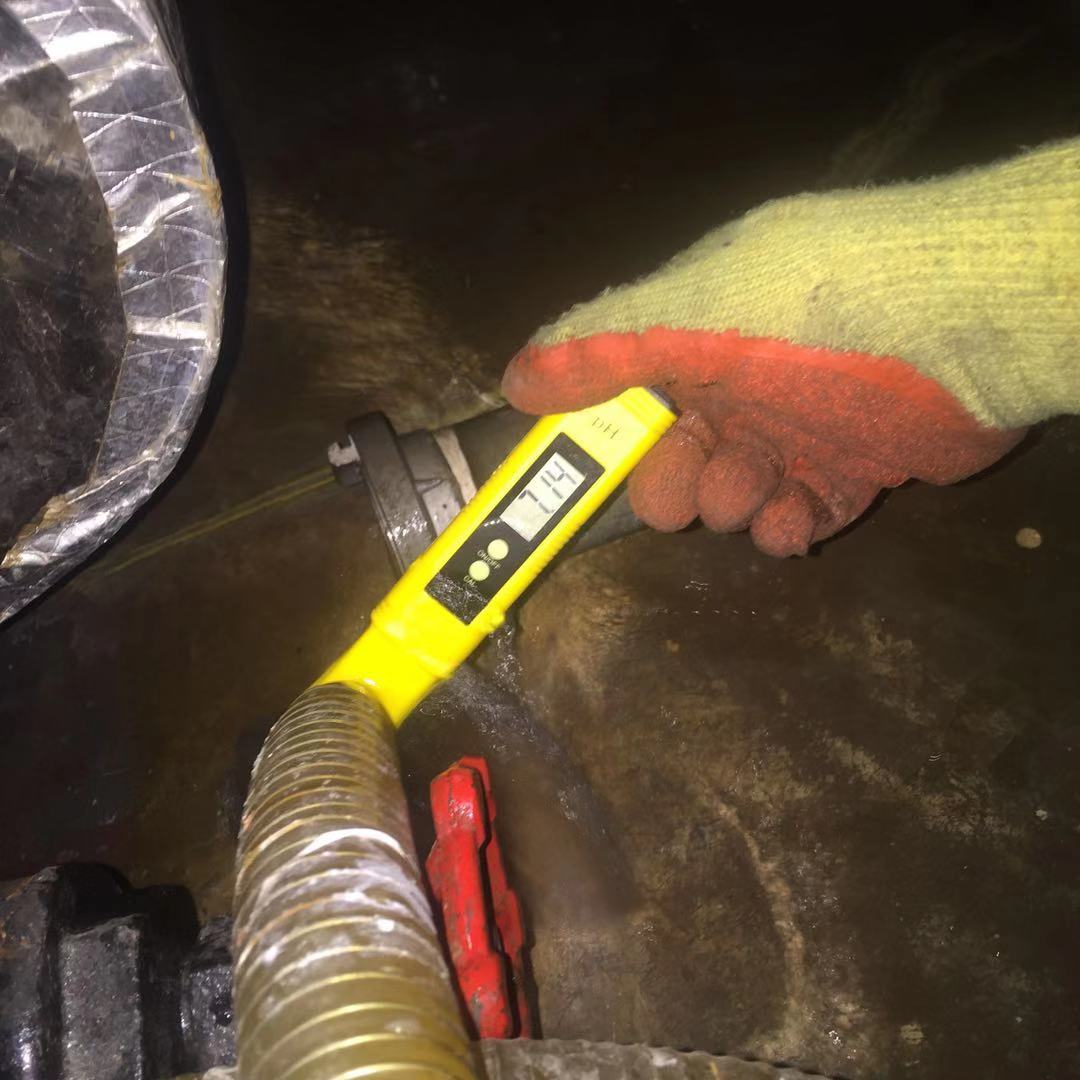

以上現(xiàn)象輕者會(huì)降低空調(diào)效果，頻繁報(bào)警，電費(fèi)增加；嚴(yán)重則會(huì)引起管道和換熱設(shè)備堵塞，設(shè)備部件被腐蝕穿孔，造成機(jī)組部件損傷，縮短設(shè)備壽命，為用戶引來極大的損失。因此，定期水質(zhì)檢測和化學(xué)清洗維保是必要的。
